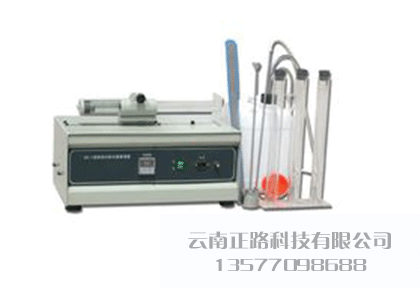

电动砂当量测定仪.

发布时间：2018/3/19 丨 文章来源： 丨 浏览次数：366

技术指标编辑

额定功率:180W

自控定时:30S/次 外形尺寸:560×320×360

配重活塞:1kg±5g

圆柱形塑料试筒:

内径:32mm±0.25mm 高度:420mm±0.25mm

冲洗管外径:6mm±0.25mm 内径:4mm±0.2mm

电动砂当量试验仪，细集料砂当量试验仪

电动砂当量试验仪，细集料砂当量试验仪

试验步骤编辑

1,试验

为了不影响沉淀的过程,试验必须在无扰动的水平台上进行.随时检查试验的冲洗管口,防止堵塞.试验过程中,冲洗液的温度应保持20±2℃范围内.由于塑料在太阳下容易变成不透明,应尽量避免将塑料器皿直接暴露在太阳下.盛试验溶液的塑料器皿用毕要清洗干净.

(1)用冲洗管将冲洗液吸入试筒直到100mm刻度(约80毫升).

(2)把相当于120±1g干料重的湿样用漏斗倒入竖立试筒中.

(3)反复敲打试筒下部,以除去气泡使试样湿润,静置10min.

(4)试样静置10±1min结束后,用橡胶塞堵住试筒,将试筒水平固定在振荡器上.(注意试筒底部方头碰螺丝.)

(5)开动振荡器,在30±1S的时间内振荡90次.用人工振荡时,要用手将试筒横向水平放置,仅需手腕振荡,不必晃动手臂,振幅为203±25mm,振荡时间和次数与振荡器相同.然后将试筒取下,竖直放回试验台上,拧下橡胶塞.

(6)将冲洗管插入试筒中,用冲洗液迅速冲洗附在试筒壁上的集料,然后将冲洗管插到试筒底部,慢慢转动冲洗管,同时匀速缓慢提高冲洗管,使附着在集料表面的细粒杂质浮上来,直至溶液达到380mm刻度线为止.

(7)缓慢匀速向想拔出冲洗管,当液面位于380mm刻度线时,切断冲洗管的液流,使液面保持380mm刻度线,然后在没有扰动的情况下静置20min±15S.

2,测量

1)静置20min后,如图4a所示,用钢板尺在试筒外量测从试筒底部到絮凝物上液面的高度,即h1(如有可能,同测得从试筒底部到沉淀物上液面的高度,即h2,此项作为与活塞测量的砂当量值的参考值)准确至1mm.

(2)将配重活塞套筒在试筒口放好,使配重活塞徐徐落入试筒直至碰到沉淀物时,立即拧紧固定螺丝,将尺子插入套筒的开口处,使零点对准活塞的底面,从套筒处读取沉淀物高度,即h2,准确至1mm(见图4b).上述测量过程应在30秒内完成.同时记录试筒内的温度,准确至1℃.

计算方法编辑

试样用活塞测定砂当量值按下式计算:

SE=h2/h1×100

式中:SE为试样用活塞测定砂当量值;

h1为试筒中絮凝物和沉淀物的总高度,mm;

h2为试筒中用目测测定沉淀物的高度,mm.

注意事项编辑

1,试验完毕后,须将活塞擦洗干净.

2,避免圆形试筒磕碰.

3,定期向振荡器滑动杆上注润滑油.
