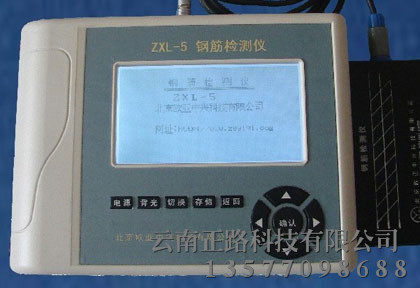

ZXL—5钢筋检测仪

发布时间:2018/3/26 丨 文章来源: 丨 浏览次数:401



ZXL-5钢筋检测仪,是一种便携式无损钢筋保护层厚度检测仪器。可用于钢筋混凝土结构施工质量的检测。能够在混凝土表面确定钢筋的位置、布筋情况,测量混凝土保护层厚度,此外也可对混凝土结构中的磁性体及导电体的位置进行检测,如墙体内的电缆、水暖管道等,施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。  依据标准  产品符合《混凝土结构工程施工质量验收规范》  GB  50204-2002  对钢筋检测仪的要求。
主要功能:
◆  检测混凝土结构中钢筋的位置及走向;
◆  检测钢筋的保护层厚度;
◆  探明结构中其它磁性物体的分布;
◆  探头自校正功能;
◆  检测数据的存储、查看、统计分析;
◆  数据传输功能。
技术指标  :
◆  钢筋直径适应范围  :Ф6mm~Ф32mm  钢筋直径常用档级为:Ф6  Ф8  Ф10  Ф12  Ф14  Ф16  Ф18  Ф20  Ф22  Ф25  Ф28  Ф32
◆  保护层厚度测量范围  :7mm----------130mm  保护层厚度测量范围(单位:mm)钢筋直径  6  8  10  12  14  16  18  20  22  25  28  32  ***小值  9  9  10  10  12  12  12  12  14  14  14  15  ******值  70  80  90  90  100  100  100  100  110  110  120  120
◆  仪器******允许误差(保护层厚度):  仪器******允许误差(保护层厚度  单位:mm)******允许误差  4-------60  ±1  61------80  ±2  81------120  ±4
◆  数据存储容量:3万个测点数据
◆  电池:6节5号碱性电池,供电时间大于30小时
◆  仪器体积:190mm×183mm×84mm  探头体积:58mm×56mm×28mm
◆  仪器重量:400g  探头重量:100g  检测方法  1、  选择测区:尽量选择表面比较平整的区域,以便提高检测精度,如果表面过于粗糙,要在检测前清理平整。  2、  钢筋定位:探头位于钢筋正上方时信号值***强如图-1,在扫描过程中听到仪器报警声后往回移动探头,当R值和H值近似相等的时候,探头的正下方即为钢筋。  3、  探明钢筋分布:  分别在相互平行的两组测线上(A和B;C和D)进行扫描确定钢筋的位置,将对应的两点连线;即可确定该测区的钢筋分布;如图-2所示。  4、  测量保护层厚度:将探头置于两根钢筋中间且平行与被测钢筋沿图-3的E或F测线移动探头,即可测出相应测线下钢筋的保护层厚度。
