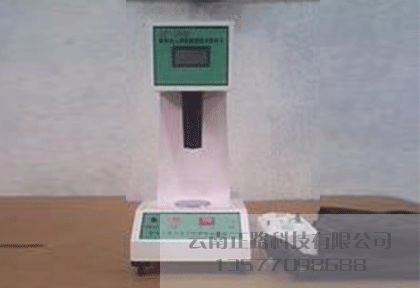

土壤液塑限联合测定仪

发布时间：2018/3/19 丨 文章来源： 丨 浏览次数：350

操作规程编辑

1、仪器放置在水平的工作台上，调整水平螺旋脚，使水泡聚中。

2、将仪器的电源插头插好，打开电源开关，预热3分钟。测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。

3、将调好的土样放入试杯中。刮平表面，放到仪器的升降座上。这时缓缓地向顺时针方向调节升降旋钮，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按“测量”键。

4、按下“测量”键后，锥体落下，此时，时间音响发出嘟！嘟……的声音。当测量时间一到，叫声停止，此时显示屏上显示出5秒钟的入土深度值，第二次测量时，需将锥体再次向上托至限位处，向逆时针方向调节升降旋钮至能改变锥尖与土的接触位置（锥尖两次锥入位置距离不小于1cm）将锥尖擦干净，再次测量，重复上述步骤进行。

5、仪器出厂时，已备好100克和76锥体。（一个锥体，二个锥尖，一个配重块）配重块和锥尖拧在一起为100克锥体重，如果用户需要使用76克锥体时，只需将原锥体拧下，取下锥体上的配重块即76克锥（锥尖上端的园盘即配重块），将锥尖拧上即可使用，与仪器配套的试杯、锥尖配重块配件都放在仪器其它小盒内，拿出试杯或锥尖时请注意、保护好锥尖，以免损坏。

主要技术指标编辑

:1、圆锥仪总重：76g±0.2g 和100g±0.2g

2、圆锥角度：30°±0.2°

3、测读入土深度：0～22mm

4、测读精度:0.1mm，估读0.05mm

5、测量时间：5秒

6、电磁吸力：>100g

7、电源：220V ±10%

校验方法：编辑

1、用目测断电后锥体下落情况。

　　2、用天平测量锥体质量,准确至0.1g。

　　3、用游标卡尺测量锥底直径和锥高后,计算出锥角夹角，准确 至0.1°。

4、用游标卡尺测理锥角磨耗,准确至0.1mm。验结果处理 全部项目均符合技术要求为合格

用途编辑

用来测定土壤的液限和塑限，为划分土类，计算天然稠度，塑性指数提供可靠的数据。

使用注意事项编辑

（1）维修仪器不能带电进行焊接，维修人员要有一定的电子技术。

（2）电路上可调元件不能随便调动，否则精度及线性都无法保证。

（3）锥尖在使用（拧上卸下）时要特别小心，用手捏着慢慢旋动，不要碰伤锥尖。用后擦干泥土，涂少许凡士林。备用锥尖等请妥善保管。

常见故障与检修编辑

（1）不显示数字；

检查电源保险，开关按键。电源保险在机壳后底部，保险管型号为1A/250V

(2)按下“测量”键不工作；

检查测量按键，电磁弹簧等（打开顶盖，看弹簧是否卡住）。

（3）接触指示灯不亮；

检查+12V电源及发光管，接触指示电路。
